電磁加熱器是將50Hz工頻電轉換為20-40KHz左右的高頻交流電，利用磁感應原理，將電能通過能量轉換的方式使得金屬管道或金屬容器主動發熱，從而加熱管道或容器內的水或者油或其它介質，被加熱的介質經過管道輸送到儲罐或者終端，通過循環的方式自動保持恒定溫度所要求的溫度。

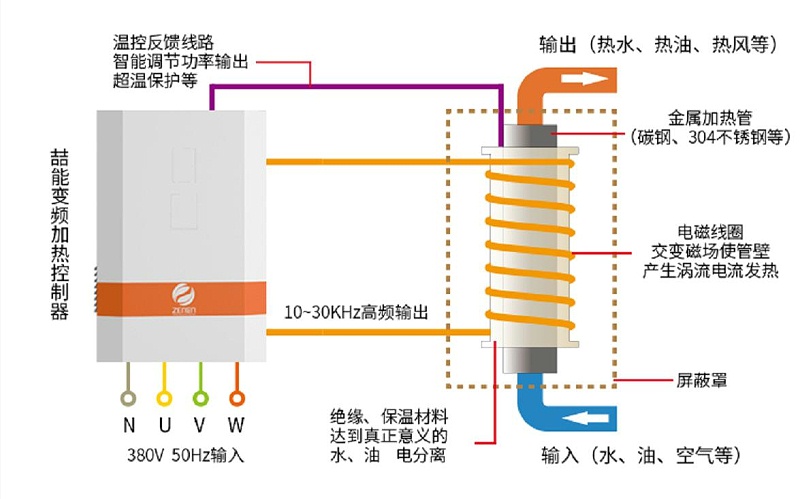

工作原理示意圖

系統概述：

喆能電磁加熱器采用先進高效的數字智能加熱系統，無污染、無明火、無噪音、水電分離、多重保護，喆能數字電源設計使用壽命在五萬小時，熱能轉換率在百分之九十七以上，而電熱絲、電熱棒實際使用壽命只有二千小時，石英鍍膜管約三千小時。控制部分采用美國德州儀器高速先進DSP芯片，操作使用人性化設計、簡易、直接、使用極其方便，其設計使用壽命在十年以上。

1、基本參數

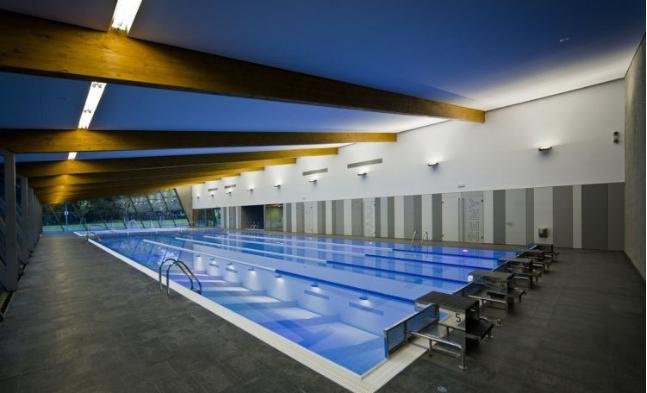

本游泳館水池面積約長50米，寬25米，水深1-2米，另加一個300平米的兒童泳池，總的水容積約為3000立方米，設計水溫為28℃，本設計的重點在于冬季情況下能滿足泳池所損失的熱量，泳池水溫大概每天的會降低3-4度，水溫需維持在設計溫度28℃保持恒溫。

2、功率計算

     本游泳館泳池水總面積為1500平方，水體積約為3000立方米，設計水溫為28℃，游泳館內計算參數：設計室內溫度29℃；相對濕度65%，池水溫度28℃；室內水面風速0.3m/s；

2.1 冬季泳池面蒸發損失的熱量計算：

Qx ＝ α· у （ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)

式中 Qx—— 泳池表面蒸發損失的熱量（ kJ/h ）；

     α—— 熱量換算系數， α ＝ 4.1868 kJ /kcal ；

     у—— 與泳池水溫相等的飽和蒸汽的蒸發汽化潛熱（ kcal/kg ）；

     vf ——泳池水面上的風速（ m/s ），一般按下列規定采用：室內水池 vf＝ 0.2~0.5 m/s ；露天水池 vf ＝ 2~3 m/s ；

     Pb—— 與泳池水溫相等（28℃）的飽和空氣的水蒸汽分壓力（ mmHg ）；

     Pq——與泳池的環境空氣溫度（29℃）相等的水蒸汽壓力（ mmHg ）；

     A——泳池的水表面面積（㎡ ）；

     B—— 當?shù)氐拇髿鈮毫Γ?mmHg ）。

查相關參數表可計算得：

Qx ＝ α· у （ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)

    =744113（ kJ/h ）=177728（ kcal/h ）

2.2泳池每小時總損失熱量：

泳池的水表面、池底、池壁、管道和設備等傳導所損失的熱量，占泳池水表面蒸發損失熱量的 20%

Qy= Qx*0.2

泳池每小時總損失熱量為：177728×0.2=35546（ kcal/h ）

2.3 泳池補水加熱所需的熱量：

Qb＝αqbу（tr- tb）/t

　　式中 Qb——游泳池補充水加熱所需的熱量(kJ/h)；

　　α——熱量換算系數，α＝4.1868(kJ /kcal)；

　　qb——游泳池每日的補充水量(L)；按泳池水量的5%確定；

　　у——水的密度（kg/L）；

　　tr——游泳池水的溫度（℃）；

　　tb——游泳池補充水水溫（℃）；

　　t——加熱時間。

       查相關參數表可知：

qb=3000m3×5%=150000L

tr=28℃

tb=10℃

則 Qb＝αqbу（tr- tb）/t =471015（ kJ/h ）=112500（ kcal/h ）

2.4泳池總的熱損計算

經計算得泳池平均每小時經水面蒸發和傳導損失的熱量、池壁和池底傳導損失的熱量、管道的凈化水設備損失的熱量、泳池補水所需的加熱量合計為177728+35546+112500=325774（ kcal/h ）≈420KW,則每小時損失熱量為420KW

2.5設計產品選型

根據熱損失、設備的效率、以及設備運行的穩定性考慮，為泳池配備480KW的加熱設備，跟換熱器換熱，完成泳池的熱隨供應。

2.6方案的優越性

■設計靈活、安裝方便：整體式設計，機組外形美觀緊湊，安裝面積小，風冷主機和冷水輔機分離結構，使水系統完全置于室內，完全防止了冬天凍結的情況出現，尤其適合于寒冷地區氣候。

■工程安裝  簡便,運行及維護成本低廉。

■采用先進的鈦鈦金屬水換熱器，能夠抵御水中氯離子的侵蝕，外殼采用優質雙面鍍鋅鋼板，經久耐用。

■機組能效比高，制熱量大。

■節能環保：采用熱泵技術，與其它常規熱水設備（如：燃油鍋爐、燃?xì)忮仩t、電鍋爐等）相比可節省65%～80%的運行費，對環境無污染。

■使用安全：水電隔離，無明火，無漏電，確保人身安全。

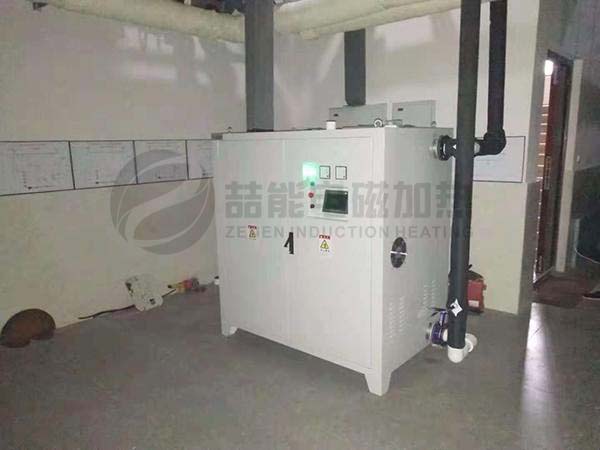

3.應用案例
