電磁感應加熱器是一種主要應用于工業(yè)加熱和民用供暖領域的裝置，本文主要為大家介紹的是電磁感應加熱器結構。

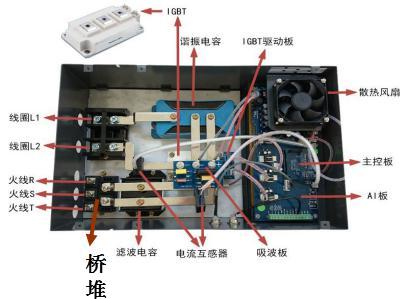

全橋電磁加熱器結構

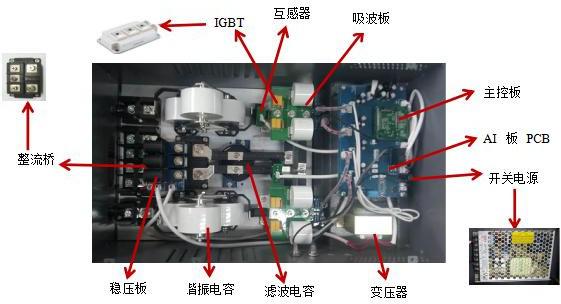

半橋電磁加熱器結構
電磁加熱器的元器件組成以及功能介紹
火線：接 380V 電源輸入
線圈：連接感應加熱線圈
橋堆：把 380V 電壓整流成 540V 到 570V 的直流電壓
濾波電容：把整流過后的直流電壓加以整流，使母線直流電壓得以更加平滑穩(wěn)定。
電流互感器：用以檢測輸入電流與輸出電流。
IGBT 與驅動板：用以驅動逆變電流輸出
吸波板：吸收直流母線和線圈返沖回來的諧波電壓電流。
主控板：DSP 計算程序芯片燒 寫模塊
散熱風扇：供 PCB 板開關電源散熱
諧振電容：與感應線圈形成諧振
熱電偶：探測IGBT 溫度，溫度到達 75 度，機芯停止加熱進入保護狀態(tài)
